دستگاه جوشکاری فورجینگ

مهندسان شرکت مهندسی مشاور سازه آزمون فولاد پس از ماه‌ها تلاش موفق شدند تکنولوژی نوین جوشکاری سر به سر میلگرد را با استفاده از روش فشار و گاز استیلن (فورجینگ میلگرد) بومی سازی کنند. با توجه به مشکلات و معضلات متعدد به وجود آمده در بحث وابستگی به تولیدات خارجی و همچنین بروز مشکلات مختلف در زمینه تامین و خرید تجهیزات جوشکاری فورجینگ سر به سر میلگرد ونیز ارائه خدمات ضعیف تولید کنندگان خارجی کارشناسان این شرکت اقدام به برنامه ریزی جهت بومی سازی تجهیزات این فن آوری نوین در کشور کردند. در رابطه با این موضوع واحد تحقیق و توسعه شرکت مهندسی مشاور سازه آزمون فولاد با بهره گیری از تخصص و مهارت متخصصین خود در این بخش در سال 1388 اقدام به راه اندازی واحد مهندسی معکوس در زمینه طراحی و ساخت تجهیزات دستگاه جوشکاری فورجینگ نمود. این شرکت همچنین با بهره گیری از کارشناسان با سابقه خود در زمینه‌های مختلف متالورژی و مکانیک و با اتکا به تجربیات و مهارت‌های متخصصین خود در زمینه‌های مدل سازی، ریخته گری، تراشکاری و مونتاژ؛ فعالیت خود را در زمینه تولید اجزاء مختلف این تکنولوژی در کشور آغاز کرد. نتیجه تلاش‌های بی وقفه مهندسان و متخصصان، تولید دستگاه‌هایی با عملکرد آسان‌تر و دارای قابلیت‌های بیشتربود.

مشخصات فنی دستگاه جوش فورجینگ

دستگاه جوشکاری فورجینگ میلگرد جزو ماشین آلات ساختمانی محسوب میشود و برای جوش سر به سر میلگرد مورد استفاده قرار می گیرد. این دستگاه توسط یک پمپ هیدرولیک جهت ایجاد فشار بین دو میلگرد و توسط یک جک هیدرولیکی کار می کند. پمپ هیدرولیک میتواند فشاری بین 350 تا 700 بار را ایجاد کند ؛همچنین دارای جک هیدرولیک، شیلنگ هیدرولیک و کنترل فرمان برقی می باشد که قابلیت جوشکاری میلگرد های نمره 20 تا 36 میلیمتر رادارد و  تحت فشار هیدرولیکی و فشار حرارتی جوشکاری را انجام میدهد. از کاربردهای دستگاه فورجینگ  استفاده از پروژه های سد سازی و پروژه های بزرگ است همچنین استفاده از این دستگاه مصرف میلگردها را تا حدود قابل توجهی کاهش داده است. مخزن روغن پمپ هیدرولیکی دستگاه فورجینگ سه لیترمیباشد. وزن دستگاه جوش فورجینگ در انواع مختلف نیزبه 15 کیلوگرم میرسد.
حلقه آتش دارای شش خروجی مناسب میلگردهای 16 تا 18 میلیمتر
حلقه آتش دارای هشت خروجی مناسب میلگرد های 20 و 22 و 25 میلیمتر
حلقه آتش دارای ده خروجی مناسب میلگردهای 28 تا 32 میلیمتر میباشد.

نحوه استفاده از دستگاه جوشکاری فورجینگ میلگرد

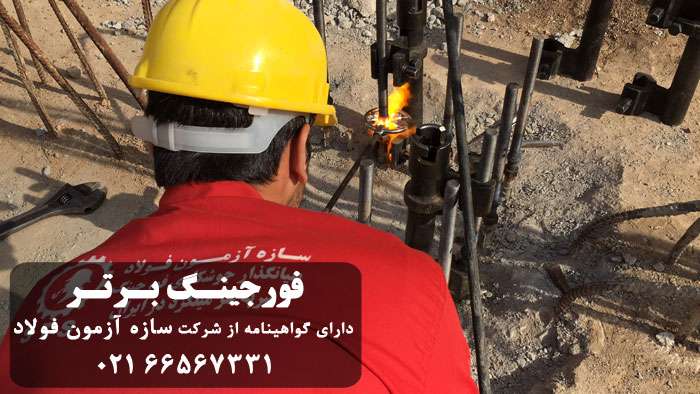

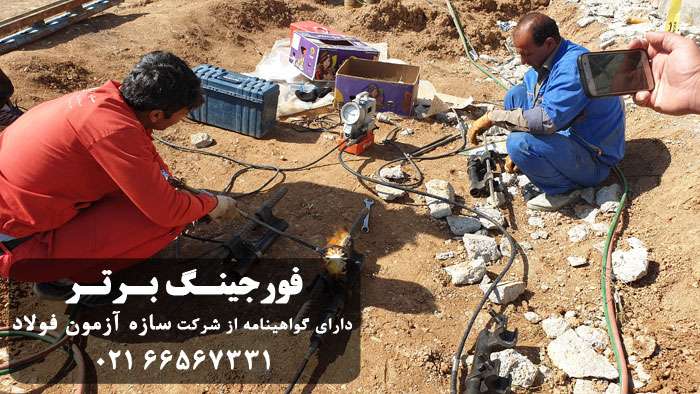

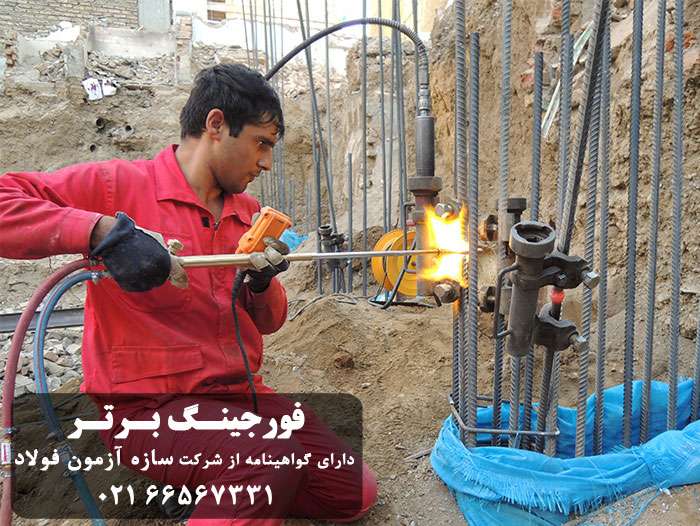

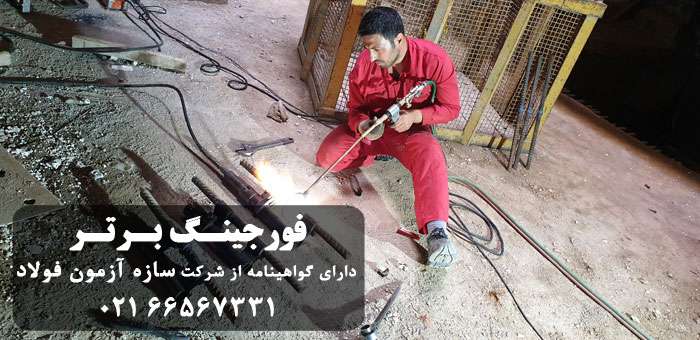

استفاده از روش جوشکاری سر به سر میلگرد که به عنوان روش جوشکاری فورجینگ شناخته شده است، با استفاده از پمپ و جک هیدرولیک و دستگاه جوش هوا گاز انجام میگردد.این دستگاه جهت انجام جوشکاری سر به سر میلگرد از مشعل های مخصوص شش، هشت و ده شعله استفاده میکند. فشار مورد نیاز جوش توسط یونیت پمپ هیدرولیک جوشکاری فورجینگ به جک متصل به دو سر میلگردها اعمال شده سپس با ذوب دو سر میلگرد توسط مشعل جوشکاری، میلگردها به صورت یکپارچه به یکدیگرمتصل میشوند.

موارد ایمنی استفاده از دستگاه جوش فورجینگ

برای استفاده از دستگاه جوشکاری فورجینگ توجه کنید که موارد ایمنی استفاده از کپسول های گازوهوای تحت فشار به طور کامل رعایت شوند. حداقل فاصله محل انجام جوشکاری با کپسول بر اساس مقررات ملی ساختمان 14 مترمی باشدکه رعایت کردن آن واجب است. استفاده از تجهیزات جوشکاری مناسب و ایمن و با کیفیت درهنگام جوشکاری فورجینگ الزامی است.  کاربرباید از تجهیزات ایمنی مناسب جهت جوشکاری استفاده کند. استفاده از نیروهای باتجربه و مسلط به جوشکاری فورجینگ برای جوش سربه سر میلگرد بخاطر حساسیت بالای کار از اهمیت ویژه ای بر خوردار است.

نکات سرویس و نگهداری از دستگاه جوش فورجینگ

دستگاه پمپ هیدرولیک جوشکاری فورجینگ دارای مخزن روغن می باشد روغن دستگاه باید به موقع تعویض شود و همیشه در سطح مناسبی قرار داشته باشد همچنین باید از روغن مرغوب و با کیفیت هیدرولیک جهت پر کردن مخزن استفاده کرد. شیلنگ پمپ هیدرولیک پرسی می باشد و باید نسبت به آسیب نرسیدن به شیلنگ هنگام استفاده دقت شود. انتخاب نوع مشعل و تعداد شعله های مشعل نیز از اهمیت بالایی برخوردار است که باید با توجه به سایز میلگرد انتخاب شود تا در اثر مدت استفاده بیش از حد از مشعل اسیبی به آن نرسد.

اجزای تشکیل دهنده دستگاه جوش فورجینگ

پمپ هیدرولیک
پمپ دستگاه هیدرولیک باید قابلیت افزایش فشار را تا ۴۰ مگاپاسکال داشته باشد همچنین باید مجهز به شیر تنظیم فشار(Pressure Valve)  باشد تا بتواند فشار را در اندازه‌های معین ثابت نگه دارد؛ بیشتر پمپ‌های موجود در بازار ایران این قابلیت را ندارند. روش‌های جایگزینی مانند سوئیچ قطع فشار (Pressure Switch)  وجود دارد که کیفیت جوش به شدت کاهش داده و درصد خطا را بالا می‌برند که این امر موجب ضرر مالی در بسیاری از پروژه‌ها می‌شود
سیلندر فشار
 سيلندرفشار از يك محفظه روغن و پيستون فشار تشكيل شده و داراي سه زائده می باشد كه درون گيره متحرك، ثابت هستند. اين سيلندر از طريق يك شيلنگ فشار قوي دارای روغن به پمپ هيدروليك متصل مي‌شود.

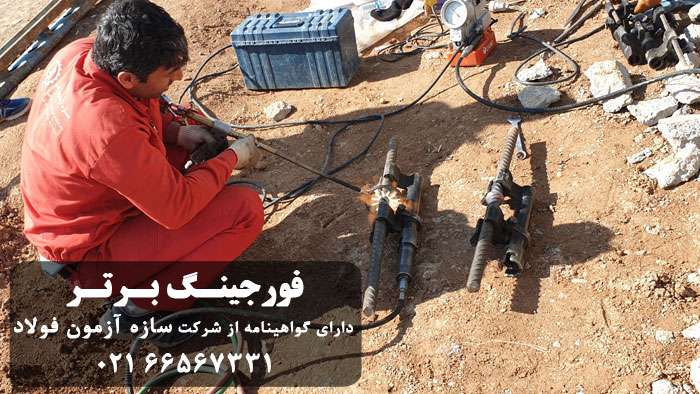

گیره نگه دارنده میلگرد
این ابزار از دو فک ثابت و متحرک، کلگی پیچ‌های نگهدارنده، پیچ‌های تنظیم و فنر تشکیل شده است که وظیفه آن در راستای هم قرار دادن دو سر میلگرد فورج شونده می‌باشد.
در گیره‌ها هم راستایی میلگردها با هم از اهمیت زیادی برخوردار است. امروزه اکثر شرکت‌های فروشنده دستگاه جوش سر به سرمیلگرد از گیره های ساخت خود استفاده می کنند که از هم راستایی پایینی بر خوردار هستنند.
مانومتر
هنگامی که رزوه شیر کپسول دچار مشکل شده یا کاملا خورده می شود بر روی شیر کپسول سوار شده و به راحتی موجب انتقال گاز می شود. پشت بند به مانومترمتصل می شود و از سمت دیگر نیز به شیر سیلندر وصل میشود که توسط پیچ و فنر برگشتی قابل محکم و آزاد شدن می باشد. کرپی نام دیگر این ابزار می باشد.

دسته مشعل
آلیاژ مشعل باید به گونه‌ای باشد که در اثر دمای بالا  سبب برعکس سوختن گاز استیلن در مشعل نشود.
لوله اختلاط گاز ، هوای فشرده و شیرهای تنظیم
وظيفه اين بخش از دستگاه اختلاط دو گاز اكسيژن و استيلن و تنظيم مقدار آن ها به كمك شيرهاي تنظيم روي آن مي‌باشد. بر روي مشعل دستگاه، دو شير وجود دارد. شير آبي براي تنظيم مقدار اكسيژن، شير قرمزنیز براي تنظيم مقدار گاز استيلن مشعل توسط دو شيلنگ به كپسول هاي اكسيژن و استيلن متصل می شود .

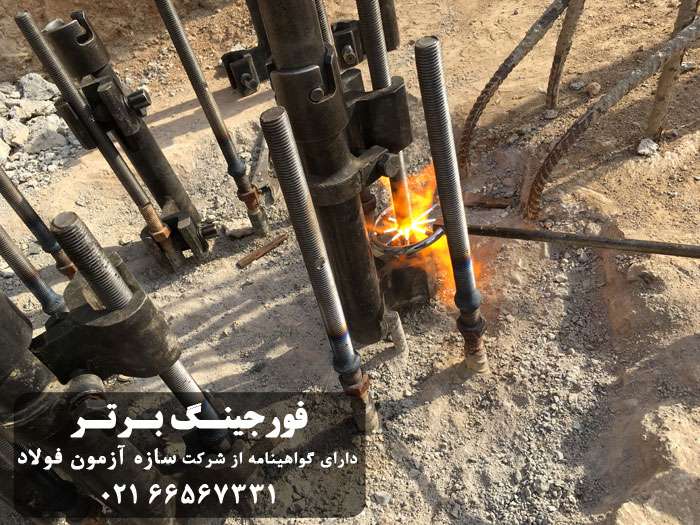

نازل و حلقه آتش
در اين بخش از دستگاه مخلوط گازهاي اكسيژن و استيلن مشتعل میشوند. اين نازل به گونه‌ای طراحي شده كه شعله بصورت يكنواخت همه نقاط اتصال دو ميلگرد را احاطه ميكند.
در این قسمت گاز اکسی استیلن مشتعل شده و حرارت لازم برای رساندن میلگردها به دمای خمیری را فراهم می‌کند. همچنین به گونه‌ای طراحی شده تا حرارت را به طور یکنواخت و مساوی  به تمام نقاط محل اتصال منتقل کند. اندازه حلقه آتش و تعداد نازل‌های آن با توجه به میلگرد مورد استفاده انتخاب می‌شود.
اره برش سرد
تيغه اره جوش سر به سر میلگرد از جنس سخت و ترد ساخته شده که به حساس به ضربه های ناگهانی است بنابراین هنگام کار با اره باید از وارد کردن ضربه ناگهانی به تیغه خودداری کرد همچنین اره جوش سر به سر به خاطر دقت بالایی که دارد، دارای روش کار بسیار دقیقی است. پس باید از خرید اره و تیغ اره بی کیفیت خودداری شود چراکه صدمه زیادی به کار شما در پروژه‌های اجرایی وارد می‌کند.

کاربرد دستگاه جوش فورجینگ

آرماتور بندی در ابعاد وسیع
آرماتور بندی پی و دیوار برشی
آرماتور بندی سد های بتنی
آرماتور بندی ساختمان های بلند مرتبه
آرماتور بندی پل ها

مزایای استفاده از دستگاه جوش فورجینگ

مصرف میلگرد به مقدار قابل توجهی کاهش پیدا میکند
هزینه خرید میلگردها کمتر میشود
کاهش قابل توجه زمان آرماتور بندی در پروژه های بزرگ تر
میلگردها به صورت یکپارچه به یکدیگر متصل میشوند
عبور روان تر سنگدانه های بتن از لابلای شبکه آرماتور
استحکام بالاتر نسبت به روش اتصال مکانیکی و روش اتصال همپوشانی میلگردها
